FW16サンマリノGP #24

とうとう梅雨に入ってしまいましたね。塗装もし辛い時期になってしまいました。少しでも塗装したかったんですが、なかなかそうもいきそうにありません。

なので、いつも通り工作日記やります。
前回登場した風防です。
今日は画像が多い&長いのでスイマセンです。


キットではクリアパーツなので仮組段階で付けたり外したりしてるうちに強度面から割れてしまう不安があるのと、厚みもあるので薄くしておきたいところです。
このパーツを削って薄くするというのもできなくはないと思いますが、クリアパーツは前述の通り、割れやすいので薄くできたところで取扱中に割れる危険性大です。
というわけで、失敗してもやり直せるよう複製しておきたいと思います。


では、どうやって複製するかなんですが、方法としてはバキュームフォーム以外に選択肢がないように思います。
ですが、形状的に結構難しいです(−_−;)・・・ま、とりあえずやってみましょう。

土台が必要なので、バルサ材を木工用ボンドで適当に積層します。


次にポリパテを練って土台に盛ります。ポリパテはフィニッシャーズを使用。


キットの風防を使ってポリパテで型取りするわけですが、硬化後に分離しやすくするために離型剤としてこのMr.シリコーンバリアーを使います。リップクリームとかでも代用できます。


離型剤にパーツをドボン。(本当は筆で塗る方がいいです)


ポリパテに押し付けるようにして型を取ります。硬化後外しやすいような形状に予め整えて硬化を待ちます。

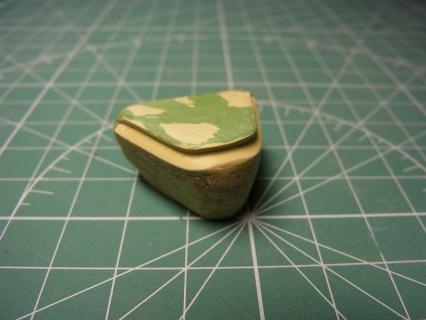

硬化後、形を整えて出来たのがこの洋風便器・・・いや、原型となりますf^_^;)


サフを吹いて状態をみます。型になるところだけ平滑であればOKです。
なかなかいいようです。


現実にはこのように立ててバキュームすることになりますが、果たしてうまく凹みに吸い付いてくれるでしょうか。。。それが心配。


以前から自作してあった安上がりなお手製バキュームフォーマーのセットです。100均やホームセンターで揃えられる物ばかりで簡単に作れます。ベニヤに開口した大きさは複製する物によって大きさが変わるので、写真のもの以外に2種類作ってあります。
挟み込んだプラ板は1mmです。


そして、大事なのがこの電熱器。熱を均一に当てることができるのでガスコンロやライターなどではダメです。
電熱器がベストです。確かホームセンターで2千円しなかったと思います。


加熱中の画像が撮れないのでいきなりですが、プラ板をタプンタプンになるまで熱したら(熱くなるので軍手をしましょう)、掃除機のスイッチをON!
すかさず移動してブシュー!


お?久々にやりましたが、うまくいったんじゃない?と期待。バキュームフォームって失敗するとプラ板の消費がハンパないのでコスト面からも一発で決めるのが理想です。なので、うまくいったのか、ちょっとドキドキします(・□・;)


かなり強烈に吸い込んだのか原型から外しにくいくらい絞ったようになったので、パーツに無理がかからないよう超音波カッター(何気に持ってます)で慎重に周囲を切り落としていきます。
ちなみにご覧の通り、1回でこれだけのプラ板がパーになります。当然不要な所以外は大事にとっておきますが、こういう感じでプラ板が消費されるのでモッタイナイ感じがしてしまうのです。ただ、ケチると失敗する確率も高くなるので痛し痒しですね。


大まかに切り出したら整形していきます。オモテからはエッジが少々ダルいので切り出しにくいですが、内側にはしっかりと原型のエッジが型取られているので、これに沿って何度もケガいて丁寧に切り離していきます。
(撮影:OHGE Jr./7歳)


丁寧にペーパー掛けをして・・・完成です!
正直、一発で決められるとは思っていなかったのでラッキーです。大抵は、失敗した残骸とムダになったプラ板と虚しさが残るwのですが、今回はムダを最小限に抑えることができました。



モノコックに合わせてみて・・・いいですね\(^o^)/(自分で褒めとく)曲面にもピッタリなので複製がうまくいったと言っていいと思います。
形状的には、左右の端部はもう少しrを小さめに直すのと立ち上がりの高さをもう少し低くしておいた方がよさそうです。
実際には、透明のスクリーンを内側から取り付け&スクリーン留めのリベットを表現することになると思います。
というワケで、今日は片付けて寝よzzz
