FW16サンマリノGP #25

MFHのFW16本を見ていて唯一参考になったのが、オンボードカメラ後方から出ているコードがすぐ後ろカウル側の切欠きに入っている様子が分かる写真です。後ろから撮影されているのでディテールがよく分かるショットです。
画像を載せることはできませんので、お持ちの方はp.8を参照ということで。
ただ、サンマリノGPではオンボードカメラの位置がp.8の写真とは逆です。

正しくはこの画像の通りです。向かって右にカメラ、左側にキルスイッチが見えます。カメラはコードが伸びている様子が分かります。取付け位置に注意してディテールは本を参考にします。

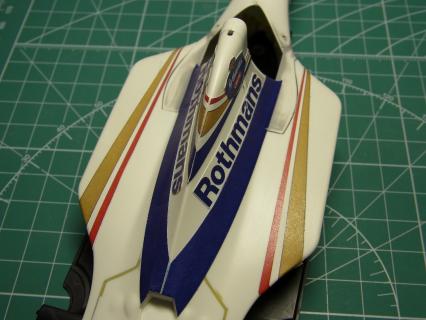

ではこのディテールを再現していきます。まずはカウル側の切欠きですが、素の状態ではどの位置になるのか分かりにくいので、デカールをコピーしたものを貼り付けて検討します。


写真 1
お・・・コピーとはいえ、ちょっと楽しくなってきました♪(´ε` )ちなみにコピーしたデカールはエッフェのものです。
で、こうやって貼ってみると切欠きの位置はだいたいこの位置になるでしょうか。鉛筆でマーキングしてみます。
下のRothmansロゴはもう少し上寄りかな。


写真 2
ちょっと面白くなって関係ないカウルまで貼って遊んでしまいましたf^_^;)
イヤ、Rothmansロゴを貼ったらテンション上がってしまいましてww


切欠きが済んだら、オンボードカメラに加工して配線を再現します。
基部の加工に何度が失敗したので跡が残ってます。コードはこの切欠き穴に入っていくことになります。
コードは伸ばしランナーですが、悪くないと思います。


内容の割には大して進んでいませんねσ(^_^;)
